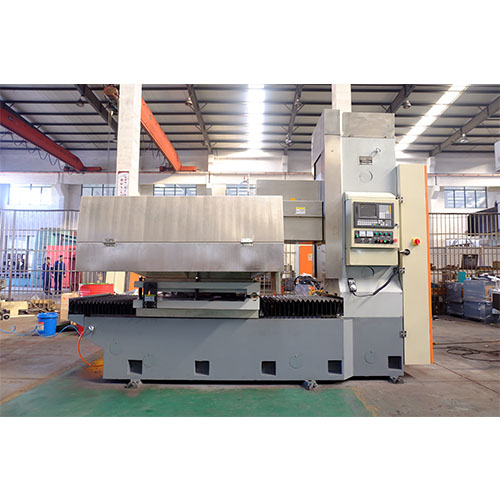

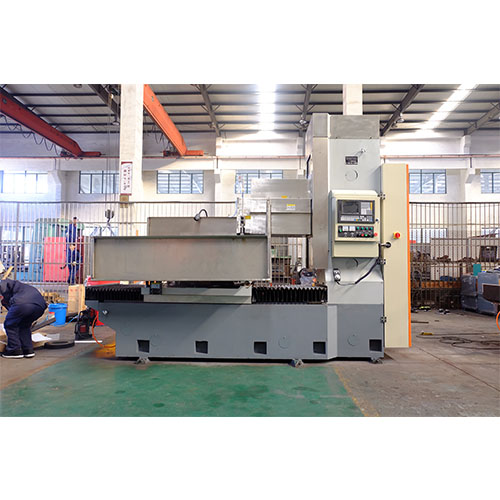

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊(cou)、精(jing)度高、性能可靠、制造工藝好，操作方便(bian)。
18072822299

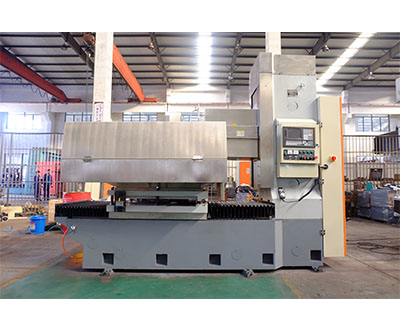

適用·范圍
● 采(cai)用砂輪周(zhou)邊磨削，工件上下兩平面均可獲(huo)得高精度平行度、尺寸精度和工件表面粗(cu)糙度。
● 適合圓臺平面磨(mo)削(xue)(xue)，本機主要磨(mo)削(xue)(xue)直徑φ2050范圍內的圓形(xing)端面、平面加工件（根據需要可定制)。
● 適(shi)(shi)用磨(mo)削環形零(ling)件，適(shi)(shi)用于鋸片廠、軸(zhou)承廠、汽配(pei)廠、陶瓷密封件廠、摩擦片廠、活塞廠、發動(dong)機(ji)(ji)廠、工具廠和(he)一般機(ji)(ji)械廠的產品車(che)間和(he)工具車(che)間，磨(mo)削加工精密零(ling)件。
產品(pin)·特點(dian)
磨頭結構
磨頭采(cai)用靜壓結構(gou)，克(ke)服了(le)軸(zhou)(zhou)(zhou)(zhou)承(cheng)啟(qi)動(dong)和停止時出現(xian)的(de)(de)干(gan)摩擦造成的(de)(de)軸(zhou)(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)(zhou)承(cheng)磨損現(xian)象，提高(gao)(gao)了(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)的(de)(de)使用壽(shou)命及精(jing)(jing)度(du)保持性；當(dang)主(zhu)軸(zhou)(zhou)(zhou)(zhou)啟(qi)動(dong)后，依靠淺腔階梯效(xiao)應(ying)形成較大的(de)(de)動(dong)壓承(cheng)載力，大大地提高(gao)(gao)了(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)剛(gang)度(du)；高(gao)(gao)壓油膜的(de)(de)均化作用和良好和抗振(zhen)性保證了(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)具有很高(gao)(gao)的(de)(de)旋轉精(jing)(jing)度(du)和運(yun)轉平穩性。（11）KW電機驅動(dong)，最高(gao)(gao)轉速1450rpm。設備采(cai)用高(gao)(gao)速（CBN）砂輪(lun)加(jia)工兩端面(mian)，提高(gao)(gao)端面(mian)光潔度(du)。（砂輪(lun)可根(gen)據(ju)用戶需求定(ding)制）
機床重要零部件
機床重要(yao)零部(bu)件，均(jun)采用(yong)品牌廠家產品，質(zhi)量可靠，易于維(wei)護(hu)。如(ru)導軌用(yong)德國力士(shi)樂品牌，臺灣(wan)絲桿，進(jin)口電器，海利(li)普變頻器等(deng)等(deng)。
鑄件材料
鑄(zhu)件采用375HT材(cai)(cai)料(liao)，材(cai)(cai)質(zhi)好，強度高，床(chuang)身立柱均采用二次(ci)回火(huo)處理，消除內應力，延長(chang)機床(chuang)壽命，以確保高精度，高剛性，延長(chang)機床(chuang)壽命。
床身立柱
床身立柱均用進口加工(gong)中(zhong)心和進口龍(long)門加工(gong)中(zhong)心加工(gong)，高精(jing)的(de)加工(gong)設備(bei)和加工(gong)工(gong)藝(yi)保(bao)證了精(jing)度。
電氣采用獨立電柜
電氣采(cai)用獨(du)立電柜，獨(du)立操縱臺(tai)，自(zi)主研發的數控(kong)系統控(kong)制，可實現(xian)自(zi)動(dong)控(kong)制，自(zi)動(dong)完成循環磨削(xue)，自(zi)動(dong)檢測對(dui)刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操作簡單方便。
裝置結構
橫(heng)向進(jin)給及垂直進(jin)給裝置，由伺服電機（≥10N.m）、減速機構、滾(gun)珠絲杠、直線導軌。其(qi)中垂直軸有(you)制(zhi)動或自鎖裝置，并配有(you)光柵尺絕對(dui)坐標定位(wei)。
設置潤滑點
磨床各導(dao)軌處均設置(zhi)潤滑點，由(you)電動潤滑泵(beng)進行潤滑。為工作(zuo)臺配(pei)備獨立供油(you)箱(xiang)，進、回(hui)管(guan)路通過(guo)拖鏈合理布局(ju)。
芯線圈設計
電磁(ci)吸盤采用銅(tong)芯線(xian)圈設計(ji)(ji)，表面(mian)(mian)花盤采用同心圓并割花設計(ji)(ji)，客戶(hu)也可定制(zhi)花盤。表面(mian)(mian)磁(ci)力均(jun)勻，并配備(bei)了自動充退磁(ci)裝置，具(ju)有磁(ci)力可調(diao)、失(shi)磁(ci)保護等(deng)功(gong)能。
不變形，精度高
加工產品不變形，精度(du)高，工件厚度(du)差距保持在 0.01mm以內，具體詳見產品參數表。
技術·規格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
